SoundCam akustiska kameror är enkla att hantera och smidiga att ta med ut i fält vilket har öppnat upp nya tillämpningar.
En ljudkamera ger en bild av ljudet vilket underlättar problemidentifiering och åtgärd samt att en ljudkamera fungerar som en riktad mikrofon och dämpar (undertrycker) omkringliggande ljud, vilket i en bullrig produktionsmiljö kan vara helt avgörande för att kunna göra mätningar. SoundCam-serien består av två stycken bärbara enheter och två stycken s.k. sensor-modeller avsedda för stationär/fast installation. De bärbara modellerna används för mer generell ljudlokalisering och mer specifika tillämpningar som t.ex. läckagesökning i tryckluftssystem och att identifiera och hitta partiella urladdningar i högspänningsnät.
Presentation av SoundCam
Vi kan via ”Teams” gör en ”online” presentation. Allt för att du skall få en bra uppfattning om hur ljudkameran fungerar och hur du kan använda den. Tidsåtgång för en ”online” presentation brukar vara ca 45-60 min beroende på hur många frågor som ställs. Självklart kan vi också komma på besök och visa ljudkameran. Men ett ”Teams”-möte kan vara ett bra första steg om du vill veta mer om hur SoundCam fungerar.
Är du intresserad av en demo/presentation av ljudkameran eller har några frågor, önskar prisinformation eller offert, kontakta oss!
Översikt
De olika SoundCam-modellerna har en prisbild som gör de intressanta för en mängd olika nya tillämpningar. Mjukvaran och användargränssnittet är identiskt mellan de olika modellerna. Användningen är intuitiv och enkel.
 |  |  |  |  |
| Produktsidor: | SoundCam 3 | SoundCam 2 Sensor | SoundCam Ultra 3 | SoundCam Ultra Sensor |
| Samplings-hastighet: | 200 kHz | 200 kHz | 200 kHz | 200 kHz |
| ”Beamforming” > (rekommendation): | 800 Hz | 800 Hz | 2kHz | 2kHz |
| ”Beamforming” < (rekommendation): | 90 kHz | 60 kHz | 100 kHz | 100 kHz |
| Format: | bärbar (2,6 kg) | stationär (35x35x5 cm) | bärbar (1,5 kg) | stationär (15x15x7.5 cm) |
| Exempel på användning: | • Ljudlokalisering • NVH och BSR tillämpningar • Produktutveckling • Ljudlokalisering | • Väg/trafik monitorering • Maskin monitorering • Produktionstestning | • Tryckluftläckage • Partiell urladdning • Underhåll | • Väg/trafik monitorering • Partiell urladdning • Maskin monitorering • Produktionstestning |

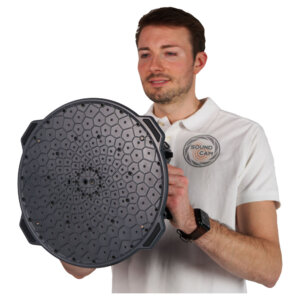

SoundCam 3

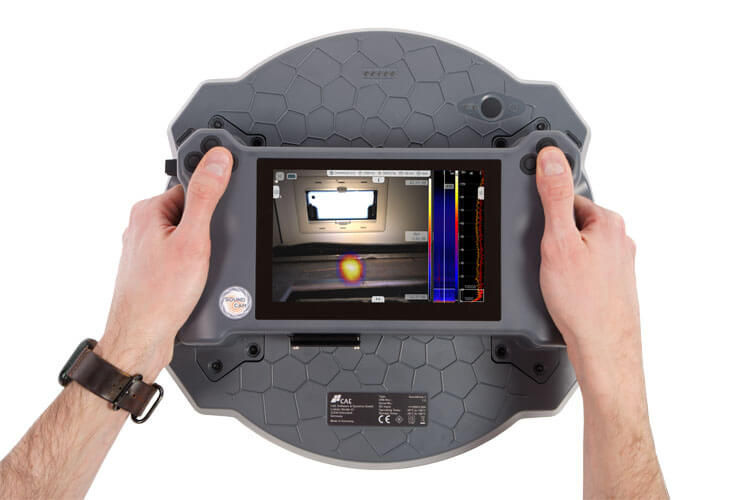

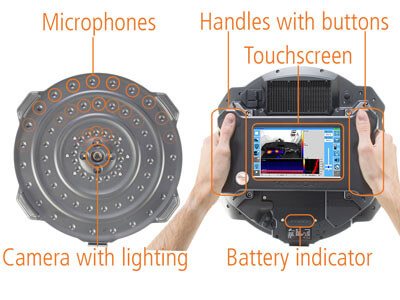

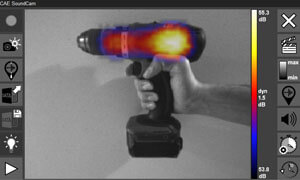

SoundCam 3 är en handburen ljudkamera för mer generell ljudlokalisering. Används t.ex. för att leta gnissel-, skaller- och knak-ljud. Nedre gränsfrekvens är ca 800 Hz. Ljudkameran har ett intuitivt användargränssnitt. Det är enkelt att lagra mätningar (video) eller enbart skärmbilden i det interna minnet med en knapptryckning. Om så önskas kan Du överföra lagrade mätdata till din PC via ett USB-minne.

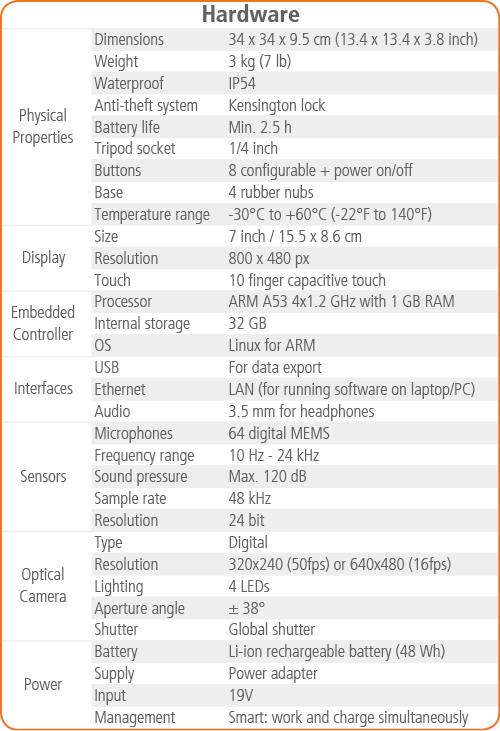

Några prestanda:
- 176 mikrofoner: Högsta känslighet i sin klass tack vare det höga antalet mikrofoner och 200 kHz samplingsfrekvens.
- Högupplösande (1280 x 800 px) 7″ färgskärm (touch-skärm).
- Inbyggd värmekamera: användbar för många applikationer och gör ljudkameran till ett mångsidigt verktyg.
- 1 Tb intern hårddisk.

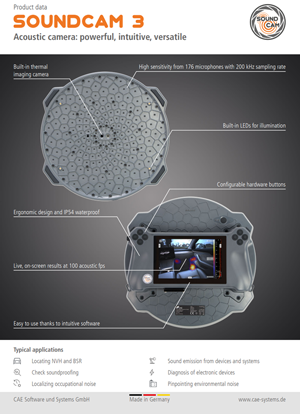

För mer information och data, ladda ner databladet!

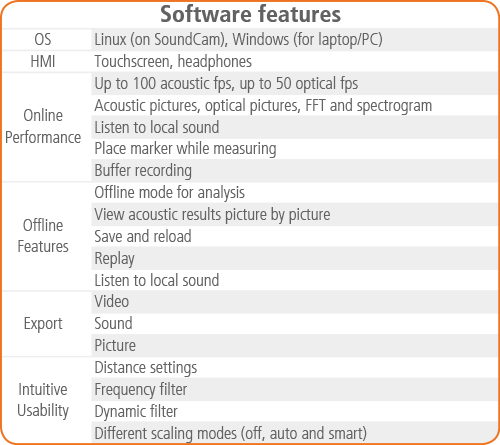

PC-program
Till instrumentet finns också en PC-programvara som gör att man via sin dator och Ethernet-anslutning kan kontrollera ljudkameran och utföra mätningar. Enklast kan programmet beskrivas som att ljudkamerans användargränssnitt förflyttas till PC:n. Vilket gör att användningen är enkel då användargränssnittet är identiskt oberoende om man använder ljudkameran direkt eller via dator.
Ingår i leverans

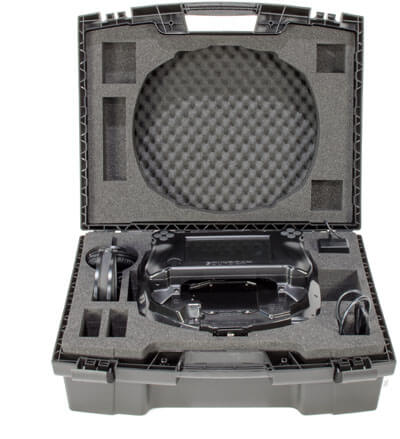

Väska (mått: 58 x 48 x 27 cm) innehållande:
- Ljudkamera SoundCam 3
- inkl. option (SC-SWUS): ett (1) års prenumeration på FW uppdateringar.
- Bärrem (halsrem)
- AC/DC adapter inkl. strömkablar.
- Manual (eng)
- AKG hörlurar med “over-ear”- öronkåpor.
- Tripod: hopfällbart lättviktsstativ, 22–159 cm
- Total vikt för väska med all utrustning: drygt 9 kg
Vid köp får du tillgång till konto på leverantörens hemsida och kan där bl.a. ladda ner:
- ny FW (användargränssnitt) när den finns tillgänglig.
- PC Windows mjukvara

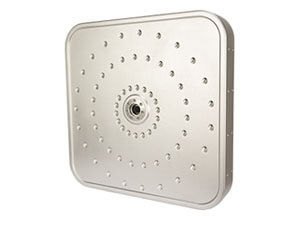

SoundCam 2.0 Sensor

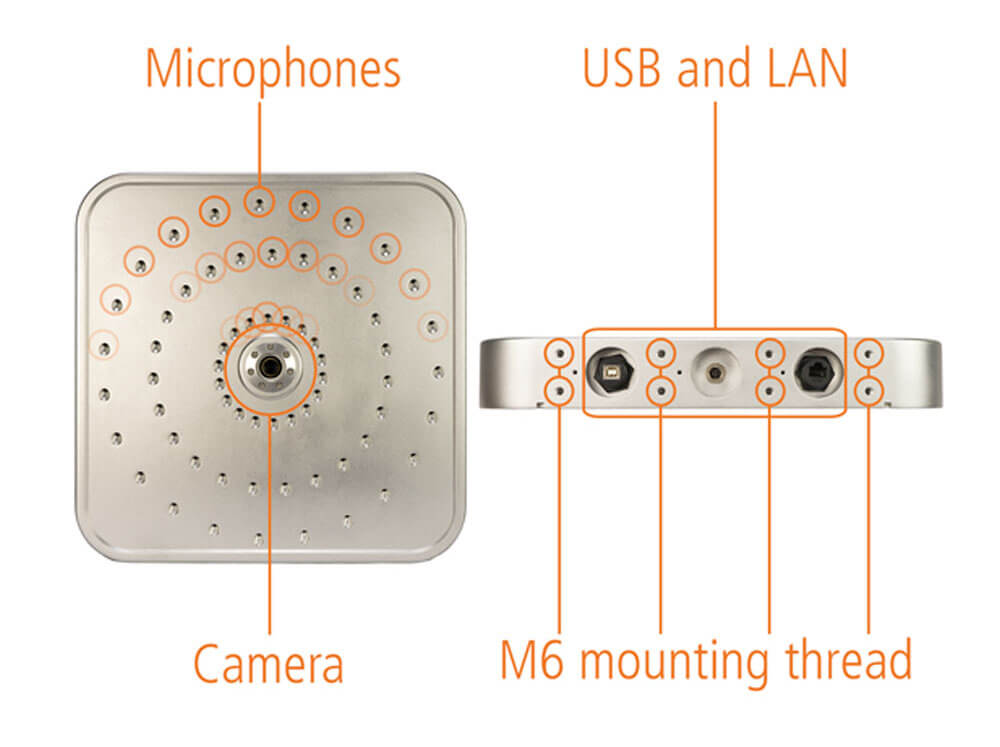

SoundCam 2.0 Sensor är en ljudkamera utan skärm och tangenter. Används integrerad i många olika kundspecifika lösningar. Nedre gränsfrekvens ca 800 Hz.
Specifikation
- Mätområde: <33 dB till 120 dB med upp till 40 dB dynamik
- Frekvensområde 800 Hz – 60 kHz
- 64 MEMS-mikrofoner
- Kompakt och med aluminiumhölje. Robust enhet för användning utomhus.
- IP67
- Diameter mikrofonmatris: 35x35x5 cm
- Vikt: 5,6 kg

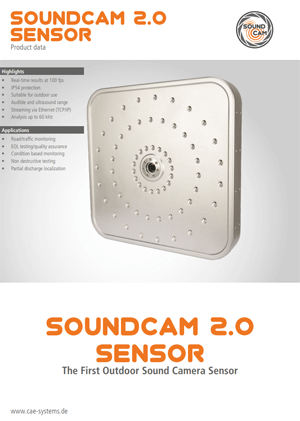

För mer information och data, ladda ner databladet!
Tillämpningar
En eller flera av dessa sensorer kan kombineras i egenutvecklade applikationer för att t.ex. bilda komplex maskinövervakning, trafikövervakning, läckagedetektering, detektering av partiella urladdningar i högspänningsnät, etc.
Varierbart frekvensområde
Frekvensområdet för den akustiska bilden, alltså det ljud man vill identifiera, kan lätt ändras/ställas in. Enheten har även en s.k. frekvenstrigger som innebär att man kan ställa in en triggernivå (mask) och när frekvensspektrat överskrider den satta nivån görs en mätning. Man kan även om man så önskar programmässigt plocka ut en triggersignal för att aktivera en egen “händelse”.
PC-program
Till instrumentet finns också en PC programvara som gör att man via sin dator och Ethernet-anslutning kan kontrollera ljudkamerasensorn och utföra mätningar. Vilket gör att användningen av sensor-modellen via PC har ett användargränssnitt som är identiskt med de övriga modellerna i SoundCam-serien.
Ingår i leverans
- SoundCam 2.0 Sensor
- inkl. option (SC-SWUS): ett (1) års prenumeration på FW uppdateringar.
- AC/DC adapter inkl. strömkablar.
Vid köp får du tillgång till konto på leverantörens hemsida och kan där bl.a. ladda ner:
- manual (pdf).
- PC Windows mjukvara
- ny FW (användargränssnitt) när den finns tillgänglig.
Integrering
För att integrera Soundcam Sensor i en egen applikation och hur man kan kommunicera med sensorn, kontakta oss.

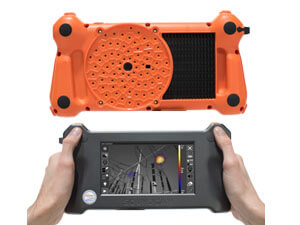

SoundCam Ultra 3 är en handburen ljudkamera med ett intuitivt användargränssnitt. Det är enkelt att lagra mätningar eller enbart skärmbilden i det interna minnet. Om så önskas kan Du överföra lagrade mätdata till din PC via ett USB-minne. SoundCam Ultra har ett integrerat Li-ion batteri, 7″ touch-skärm, 1 Tb minne, USB- och Ethernet-port samt hörlursuttag.
Specifikation
- Mätområde: <33 dB till 120 dB med upp till 40 dB dynamik
- Frekvensområde 2 kHz – 100 kHz
- 176 MEMS-mikrofoner
- Diameter mikrofonmatris: 12 cm
- Vikt: 1,5 kg

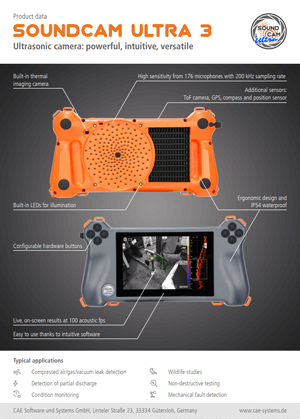

För mer information och data, ladda ner databladet!

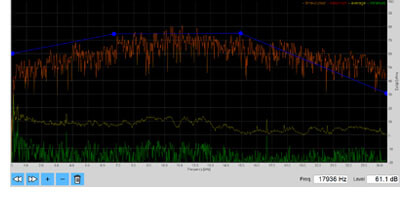

Varierbart frekvensområde
Frekvensområdet för den akustiska bilden, alltså det ljud man vill identifiera, kan lätt ändras och ställas in. Det gör att man exempelvis i en bullrig miljö kan börja med ett brett frekvensområde och när man har identifierat den ljudkälla man är intresserad av kan frekvensområdet minskas och därmed får man en tydligare mätning och mer noggrann lokalisering av ljudkällan.

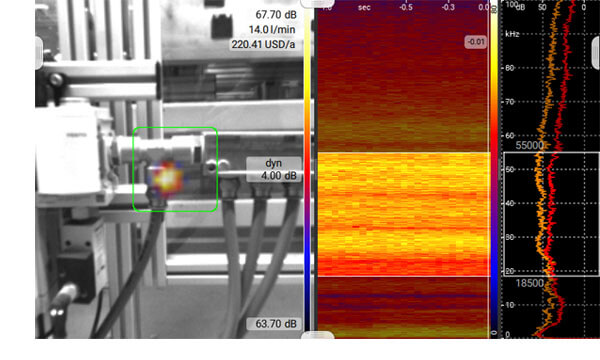

Skärmen är uppdelad på tre olika ”fönster”:
- videobild och den akustiska bilden överlagrad.
- spektrogram (tre dimensionell presentation av frekvens, tid och amplitud)
- frekvensgraf ( frekvens och amplitud diagram)
Storleken på varje fönster kan lätt ändras genom att på skärmen ”dra med fingret”. Därmed kan bredden på varje ”fönster” ändras och man får den visning som önskas.
SoundCam Ultra är väl lämpad för felsökning:
- Snabbt och enkelt att komma igång med mätningar.
- Låg vikt – lätt att bära med när man går runt och mäter.
- Om så önskas kan man enkelt spara mätdata, video och bilder för dokumentation.
- Ljudkameran kan reducera bakgrundsbruset för att få bättre mätningar.
- Genom funktionen “Varierbart frekvensområde” kan man underlätta för kameran att även i en “bullrig” miljö hitta den typ av ljud man letar efter.
- Vilket mätavstånd ljudkameran klarar av beror på vilken miljö man befinner sig i och ljudkällans akustiska egenskaper, men i de flesta fall rör det sig om “många meter” och utomhus betydligt större avstånd.
Tillämpningar
SoundCam Ultra kan användas inom en rad olika områden och applikationer men det finns två stora användningsområden:
- Läckagesökning i tryckluftssystem, se fliken ”Tryckluft” för mer information.
- Identifiera och hitta partiella urladdningar i högspänningssystem, se fliken ”Högspänning” för mer information.

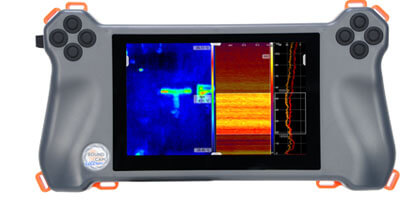

Värmekamera
SoundCam Ultra har som standard även en värmekamera funktion. Den termiska bilden visar temperaturvärdena som färger i de olika punkterna på skärmen. Lagrar man mätningen så sparas både de akustiska och termiska värdena. Med den integrerade värmekamera-funktionen kan användaren kontrollera hur värme och det akustiska beteendet är relaterade till varandra.
Kombinationen av akustisk- och termisk-bild öppnar upp för ny användningsområden där strukturer är påverkade av värme som t.ex. mätningar av ångturbiner och lager. För mätningar i transformatorstationer och på kraftledningar kompletterar en värmekamera-funktion en ljudkamera då partiell urladdning ger upphov till hörbart/ultraljud men också ofta värme.
Drifttid

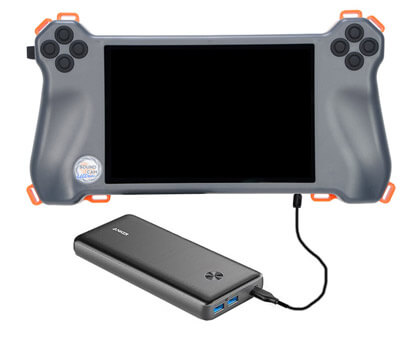

Ljudkameran har ett inbyggt batteri med en drifttid på ca 3.5 timme. Det interna batteriet laddas antingen genom att använda medföljande AC/DC-adapter eller powerbank (“usb-batteri”).
Laddtid från tom till full laddning är för det inbyggda batteriet ca 2 timmar. Laddtiden är i stort sett densamma för laddning med AC/DC-adapter eller den medföljande powerbanken oberoende av om ljudkameran är i drift eller ej. Behöver man ladda ljudkameran under tiden man mäter så bär man enkelt med sig powerbanken antingen i fickan eller i en axelväska. För att använda ljudkameran 8 timmar kontinuerligt behöver den vara ansluten till powerbanken i ca 2 av dessa 8 timmar för att få tillräcklig laddning.
PC-program
Det finns även en PC programvara som gör att man via sin dator och Ethernet-anslutning kan kontrollera ljudkameran och utföra mätningar. Enklast kan programmet beskrivas som att ljudkamerans användargränssnitt förflyttas till PC’n. Vilket gör att användningen är enkel då användargränssnittet är identiskt oberoende om man använder ljudkameran direkt eller via dator.
Ingår i leverans

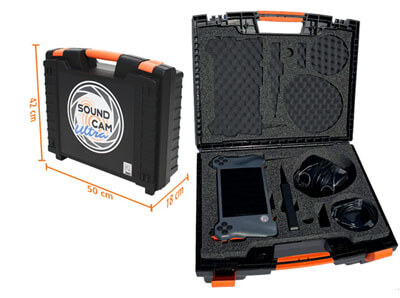

Väska (yttermått: 42 x 50 x 18 cm) innehållande:
- Ljudkamera SoundCam Ultra 3 inkl. option (SC-SWUS): ett (1) års prenumeration på FW uppdateringar.
- Bärrem (halsrem)
- Manual (eng)
- AKG hörlurar med “over-ear”-öronkåpor.
- AC/DC adapter (även usb-C uttag för laddning av powerbank)
- Powerbank (OBS! typ och modell kan variera – ca: 85Wh)
- Laddningskabel till powerbank
- Total vikt för väska med all utrustning: 5,7 kg
Vid köp får du tillgång till konto på leverantörens hemsida och kan där bl.a. ladda ner:
- PC Windows mjukvara.
- PC program för rapportgenerering av uppmäta tryckluftläckage
- ev. nya versioner av ljudkamerans FW.

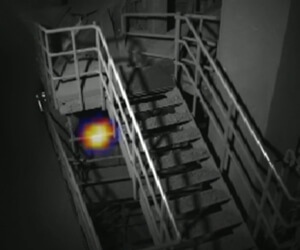

Läckagesökning i tryckluftssystem
Tryckluftsläckage beroende på läckande och föråldrade tryckluftssystem är idag ett stort problem för många större industriella anläggningar. För företag som vill minska sina kostnader och miljöpåverkan är det av stort intresse att åtgärda och minska dessa energiförluster. Ytterligare problem med läckande tryckluftssystem är också flera driftstörningar och högre ljudnivåer i de lokaler systemet används i.
Även om man med sin hörsel ibland kan hitta ett tryckluftsläckage så är ofta industrimiljöer bullriga och har så höga bakgrundsljud att även kraftiga läckage kan vara svåra att urskilja med hörseln. Men med en ljudkamera kan man mäta ljudet från ett läckage, även i mycket bullrig miljö.
Ser både hörbara och ohörbara ljud
En akustisk kamera är mer känslig och noggrann än våra öron och kan detektera ljud som vi inte kan höra eller lokalisera. De ljud som uppstår vid ett tryckluftsläckage har i huvudsak ett frekvensinnehåll mellan 18 kHz till 55 kHz. Om vi har bra hörsel, kan vi höra max ca 20 kHz. Det innebär att vi kan enbart höra en mindre del av den ljudenergi som uppstår vid ett läckage. Medan en SoundCam-enhet kan detektera hela frekvensområdet.

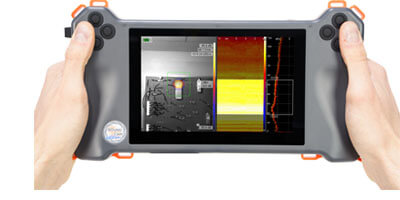

SoundCam Ultra är en bärbar ljudkamera väl lämpad för felsökning av tryckluftssystem:
- Bärbar enhet – enkelt att ta med sig kameran och gå runt och “scanna ” av tryckluftsledningarna.
- Snabbt och enkelt att komma igång med mätningar och om man så önskar så kan man spara mätdata samt video och bilder för dokumentation.
- Ljudkameran kan reducera bakgrundsbruset för att få bättre mätningar.

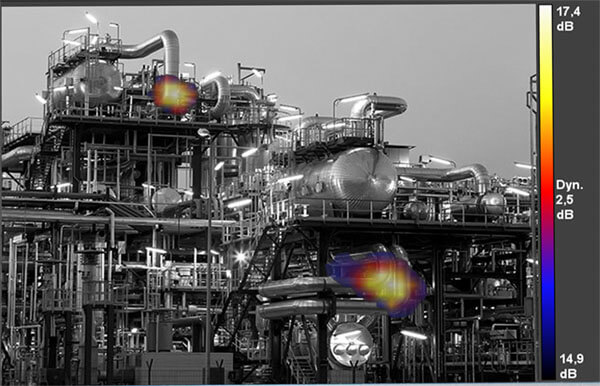

- Man behöver inte stå i direkt anslutning till ett läckage för att upptäcka det utan man kan göra mätningar på avstånd. Vilket underlättar när ledningar är dragna i tak eller högre upp på väggar. Avståndet beror på vilken miljö man befinner sig i, men i de flesta fall rör det sig om flera 10-tals meter och utomhus ännu längre.
Det ljud som uppstår vid ett tryckluftläckage har ett frekvensinnehåll som till största delen ligger mellan ca 18 kHz och 55 kHz. Genom att utnyttja funktionen “Varierbart frekvensområde” kan man ställa in ljudkameran för att ”lyssna” på ljud mellan18 kHz – 55 kHz. Vilket gör att hörbart ljud (<18 kHz), dvs det ljud vi kan höra med vår hörsel dämpas ner. Så det som för oss är en bullrig miljö påverkar inte ljudkameran nämnvärt.
Rapportprogramvara “LeakReport”
Om du använder ljudkameran och vill göra en rapport över dina läckagemätningar så följer det med ett PC-Windows program kallat ”LeakReport”. Även en kort användarinstruktion finns att tillgå.
Efter att mätningar har gjorts med ljudkameran så är användningen av programmet i korthet följande:
- Anslut ett USB-minne till ljudkameran och kopiera mätdatafilerna. När överföringen är klar, ta ur USB-minnet.
- Anslut USB-minnet till din dator och kopiera mätdatafilerna till din “mätmapp” på datorn.
- Starta “LeakReport”-programmet på din dator. En kort “konfiguration” behöver göras genom att ange användarspecifik information som t.ex. energikostnaden. Nästa steg är att trycka på knappen “Starta Rapport”-generering och en rapport (pdf) kommer att skapas.

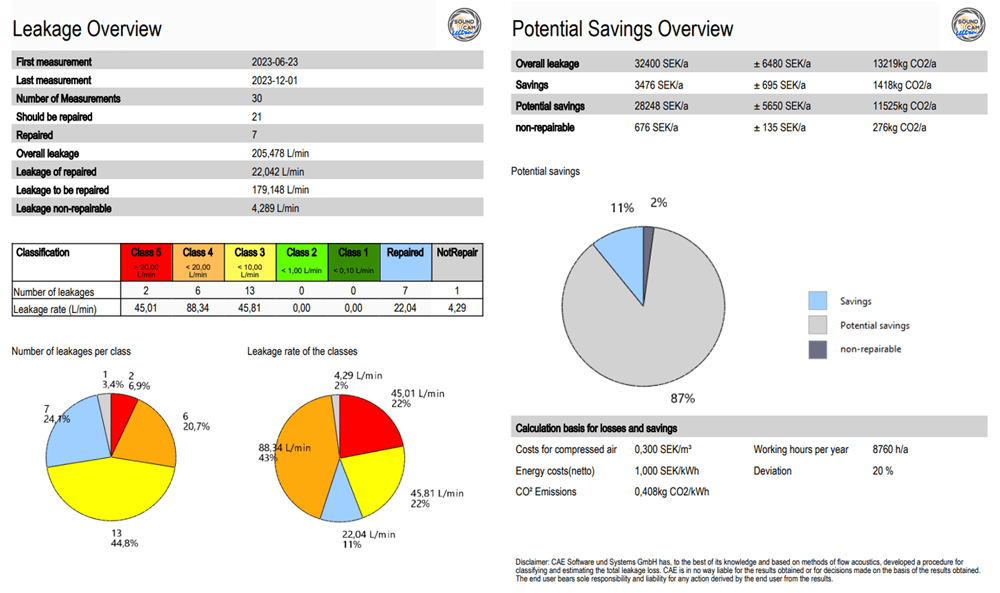

Rapporten kommer då att se som bilden nedan:
.
Nedanstående bild visar exempel på två gjorda mätningar. Varje mätning visas alltså som en bild samt information om läckaget.
För mer om läckagesökning i tryckluftssystem, se vår sida: https://lackagesokningtryckluft.se

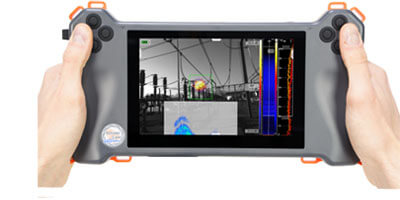

Partiella urladdningar i högspänningssystem
Att identifiera och hitta partiella urladdningar i högspänningsnät är en applikation där en SoundCam-enhet är ett bra verktyg.
Det finns olika typer av partiella urladdningar som urladdning på ytan över t.ex. en isolator, mellan komponenter där den elektriska anslutningen är dålig samt elektrisk urladdning mellan kraftledningens linor och omgivande luft s.k. koronaurladdning. Alla dessa typer av urladdningar ger upphov till ljud, både hörbart och högfrekvent s.k. ultraljud, som en ljudkamera kan detektera och visa överlagrad på kamerans videobild. Har du bara fri sikt mot den punkt där den partiella urladdningen sker kan du identifiera det med en ljudkamera.

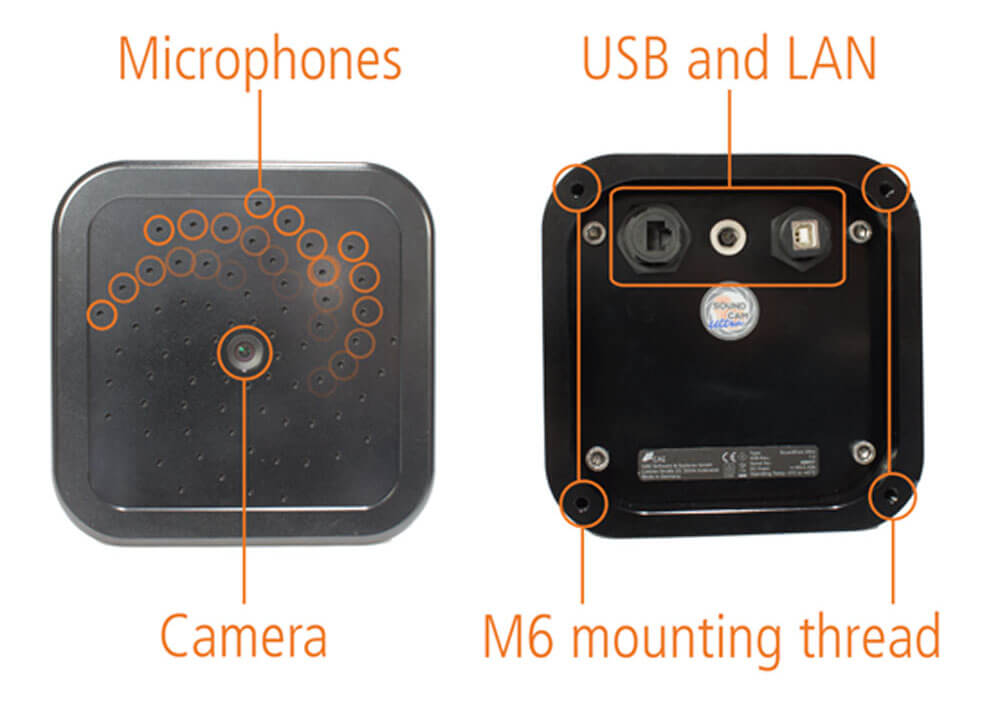

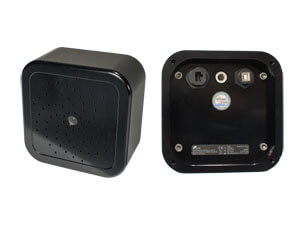

SoundCam Ultra Sensor
SoundCam Ultra Sensor är ljudkamera utan skärm och tangenter. Används integrerad i många olika kundspecifika lösningar. Nedre gränsfrekvens ca 2 kHz.
Specifikation
- Mätområde: <33 dB till 120 dB med upp till 40 dB dynamik
- Frekvensområde 2 kHz – 100 kHz
- 72 MEMS-mikrofoner
- Kompakt och med aluminiumhölje. Robust enhet för användning utomhus.
- IP67
- Diameter mikrofonmatris: 15x15x7,5 cm
- Vikt: 1,9 kg

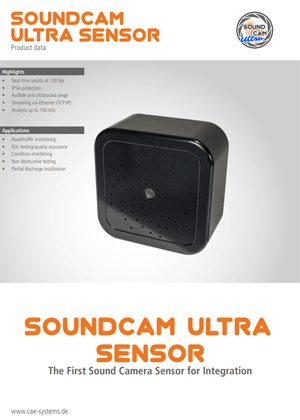

För mer information och data, ladda ner databladet!
Tillämpningar
En eller flera av dessa sensorer kan kombineras i egenutvecklade applikationer för att t.ex. bilda komplex maskinövervakning, trafikövervakning, läckagedetektering, detektering av partiella urladdningar i högspänningsnät, etc.
Varierbart frekvensområde
Frekvensområdet för den akustiska bilden, alltså det ljud man vill identifiera, kan lätt ändras/ställas in. Enheten har även en s.k. frekvenstrigger som innebär att man kan ställa in en triggernivå (mask) och när frekvensspektrat överskrider den satta nivån görs en mätning. Man kan även om man så önskar programmässigt plocka ut en triggersignal för att aktivera en egen “händelse”.
PC-program
Till instrumentet finns också en PC programvara som gör att man via sin dator och Ethernet-anslutning kan kontrollera ljudkamerasensorn och utföra mätningar. Vilket gör att användningen av sensor-modellen via PC har ett användargränssnitt som är identiskt med de övriga modellerna i SoundCam-serien.
Ingår i leverans
- SoundCam Ultra Sensor
- inkl. option (SC-SWUS): ett (1) års prenumeration på FW uppdateringar.
- AC/DC adapter inkl. strömkablar.
Vid köp får du tillgång till konto på leverantörens hemsida och kan där bl.a. ladda ner:
- manual (pdf).
- PC Windows mjukvara
- ny FW (användargränssnitt) när den finns tillgänglig.
Integrering
För att integrera Soundcam Sensor i en egen applikation och hur man kan kommunicera med sensorn, kontakta oss.
